ChainerCVとYoloで『カメラ・動画対応！リアルタイム物体検出ソフト』を作る

こんばんは。

コンピュータビジョン(『ロボットの眼』開発)が専門の”はやぶさ”@Cpp_Learningです。

最近は、Chainerで遊ぶのにハマっています！特にChainerファミリのひとつで画像処理に特化したChainerCVが楽しい！！

ChainerCV サンプルソースが豊富で嬉しいけど、カメラ・動画には対応してないのよね…

リアルタイム物体検出のYolo使うなら、カメラ・動画に対応させたい…

無いなら作るか！工学部出身だし！！

以降から ChainerCV と Yolo で『カメラ・動画対応！リアルタイム物体検出ソフト』の作り方を説明します。ソースコードだけ見せて！という人は目次から『Yolo_Chainer_Video.py開発』の項目に飛んでください。

Contents

1 ChainerCVのYoloサンプルソースを確認
2 環境構築
3 開発手順の確認
4 Yolo_Chainer_Video.py開発
5 【おまけ】Yolo_Chainer_Video.pyのカスタム例
- 5.1 box/labelの設定変更
- 5.2 出力結果の録画
6 最後に

ChainerCVのYoloサンプルソースを確認

ChainerでYoloを動かすサンプルソースは、ChainerCV公式Githubから取得できます。前回、このソースコードをGoogle Colaboratoryで動かしました。

ColaboratoryでChainer使ってYoloを動かすオンライン実行環境Google Colaboratoryに深層学習フレームChainerと画像処理に特化した機械学習ライブラリChainerCVの環境構築をして、物体検出アルゴリズムYoloを動かす。...

ChainerCVのサンプルソースはOpenCV使わずに画像処理できる。これはこれで、すごく良いけど、本稿ではカメラ・動画を扱うためにOpenCVを使います。

環境構築

Chainerの環境構築については、下記の記事で紹介していますので、まだChainer環境を構築していない人は参考にして下さいな。

【Chainer】WindowsにAnacondaで機械学習の環境構築WindowsにChainer/TensorFlow/Kerasなどの深層学習フレームをインスト―ルするには、Anacondaを使うのが簡単です。本記事ではChainerのインストールを例に機械学習の環境構築手順を説明します。...

上記の記事を参考に構築した仮想環境”Chainer”にChainerCVとOpenCVをインストールしてYoloが動く環境を構築します。

仮想環境”ChainerCV”を構築（必須ではない）

仮想環境”Chainer”をアクティブに切り替えて、必要なソフトをインストールします。また、以下のコマンドで仮想環境”Chainer”をベースに仮想環境”ChainerCV”を新規作成しても良いと思います。

conda create -n ChainerCV –clone Chainer

仮想環境よく分からない！という人は下記の記事を参考にしてみて下さい。

Anacondaで仮想環境を作るときに役立つTips集前回、『Anacondaで仮想環境を作ってC++プログラミングをするまで』という記事を書きました。この記事で紹介した仮想環境の作り方以外...

ChaineCVインストール

Chainer環境構築済みの仮想環境をアクティブに切り替えたら、以下のコマンドでChainerCVをインストールします。

pip install chainercv

以上でChainerCVのサンプルソースを動かす環境が構築できました。（カメラ・動画未対応のYoloも動かせます）

インストール時にバージョン指定もできますが、上記のコマンドで最新版をインストールするのが良いと思います。基本的にソフトはバージョンが新しいほど高性能なので。。

OpenCVインストール

今回はカメラ・動画を扱いたいので、以下のコマンドでOpenCVもインストールします。

pip install opencv-python

最新バージョンのリリース時期次第ですが、以降で説明するソースコードは以下のバージョンで動作確認しています。

Chainer 4.3.0
ChainerCV 0.10.0
OpenCV 3.4.1

開発手順の確認

下記の記事で簡単にですが『ソフトウェア開発手順』を説明しています。

【Python】OpenCVでカメラ・動画を扱うための『雛形ソースコード』開発手順書こんばんは。現役エンジニアの”はやぶさ”@Cpp_Learningです。画像処理メインの研究・開発を楽しく実施しています。最近は...

この記事の中で以下のポイントを説明しています。

複雑な機能や仕様も分解して、一つ一つの単機能の集合と考え、単機能ごとに「調査」→「コード作成」→「テスト」を行う

今回、開発対象はChainerCV と Yolo を使った『カメラ・動画対応！リアルタイム物体検出ソフト』です。このソフトを”ざっくり”分析すると、以下の二つの機能で実現できます。/span>

【機能】

ChainerCV で Yolo が動く
OpenCVでカメラ・動画を扱う

各機能をどうやって実現するか検討します。

【実現方法の検討】

ChainerCVのYoloサンプルソースを使う
OpenCVでカメラ・動画を扱う雛形ソースコードを使う

ChainerCVのYoloサンプルソースはColaboratoryで動作確認済み。

OpenCVでカメラ・動画を扱う雛形ソースコードは、『ソフトウェア開発手順』の記事で作成・動作確認済み。

この二つのソースコードを合体させれば、対象のソフトが開発できそうです！

Yolo_Chainer_Video.py開発

以上を踏まえて開発したソースコード”Yolo_Chainer_Video.py”は以下の通りです。

import argparse
import matplotlib.pyplot as plt
import cv2
import numpy as np
from timeit import default_timer as timer

import chainer
from chainercv.datasets import voc_bbox_label_names, voc_semantic_segmentation_label_colors
from chainercv.links import YOLOv2
from chainercv.links import YOLOv3
from chainercv import utils
from chainercv.visualizations import vis_bbox

def main():
    parser = argparse.ArgumentParser()
    parser.add_argument(
        '--model', choices=('yolo_v2', 'yolo_v3'),
        default='yolo_v3')
    parser.add_argument('--gpu', type=int, default=-1)
    parser.add_argument('--pretrained-model', default='voc0712')
    parser.add_argument('video')
    args = parser.parse_args()

    if args.model == 'yolo_v2':
        model = YOLOv2(
            n_fg_class=len(voc_bbox_label_names),
            pretrained_model=args.pretrained_model)
    elif args.model == 'yolo_v3':
        model = YOLOv3(
            n_fg_class=len(voc_bbox_label_names),
            pretrained_model=args.pretrained_model)

    if args.gpu >= 0:
        chainer.cuda.get_device_from_id(args.gpu).use()
        model.to_gpu()

    if args.video == "0":
        vid = cv2.VideoCapture(0)
    else:
        vid = cv2.VideoCapture(args.video)
    if not vid.isOpened():
        raise ImportError("Couldn't open video file or webcam.")

    # Compute aspect ratio of video
    vidw = vid.get(cv2.CAP_PROP_FRAME_WIDTH)
    vidh = vid.get(cv2.CAP_PROP_FRAME_HEIGHT)
    # vidar = vidw / vidh
    print(vidw)
    print(vidh)

    accum_time = 0
    curr_fps = 0
    fps = "FPS: ??"
    prev_time = timer()

    frame_count = 1
    while True:
        ret, frame = vid.read()
        if ret == False:
            print("Done!")
            return

        # BGR -> RGB
        rgb = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)

        # Result image
        result = frame.copy()

        # (H, W, C) -> (C, H, W)
        img = np.asarray(rgb, dtype = np.float32).transpose((2, 0, 1))

        # Object Detection
        bboxes, labels, scores = model.predict([img])
        bbox, label, score = bboxes[0], labels[0], scores[0]

        if len(bbox) != 0:
            for i, bb in enumerate(bbox):
                # print(i)
                lb = label[i]
                conf = score[i].tolist()
                ymin = int(bb[0])
                xmin = int(bb[1])
                ymax = int(bb[2])
                xmax = int(bb[3])

                class_num = int(lb)

                # Draw box 1
                cv2.rectangle(result, (xmin, ymin), (xmax, ymax),
                voc_semantic_segmentation_label_colors[class_num], 2)

                # Draw box 2
                # cv2.rectangle(result, (xmin, ymin), (xmax, ymax), (0,255,0), 2)

                text = voc_bbox_label_names[class_num] + " " + ('%.2f' % conf)
                print(text)

                text_top = (xmin, ymin - 10)
                text_bot = (xmin + 80, ymin + 5)
                text_pos = (xmin + 5, ymin)

                # Draw label 1
                cv2.rectangle(result, text_top, text_bot,
                voc_semantic_segmentation_label_colors[class_num], -1)
                cv2.putText(result, text, text_pos,
                cv2.FONT_HERSHEY_SIMPLEX, 0.35, (0, 0, 0), 1)

                # Draw label 2
                # cv2.rectangle(result, text_top, text_bot, (255,255,255), -1)
                # cv2.putText(result, text, text_pos,
                # cv2.FONT_HERSHEY_SIMPLEX, 0.35, (0, 0, 0), 1)

        # Calculate FPS
        curr_time = timer()
        exec_time = curr_time - prev_time
        prev_time = curr_time
        accum_time = accum_time + exec_time
        curr_fps = curr_fps + 1
        if accum_time > 1:
            accum_time = accum_time - 1
            fps = "FPS:" + str(curr_fps)
            curr_fps = 0

        # Draw FPS in top right corner
        cv2.rectangle(result, (590, 0), (640, 17), (0, 0, 0), -1)
        cv2.putText(result, fps, (595, 10),
        cv2.FONT_HERSHEY_SIMPLEX, 0.35, (255, 255, 255), 1)

        # Draw Frame Number
        cv2.rectangle(result, (0, 0), (50, 17), (0, 0, 0), -1)
        cv2.putText(result, str(frame_count), (0, 10),
        cv2.FONT_HERSHEY_SIMPLEX, 0.35, (255, 255, 255), 1)

        # Output Result
        cv2.imshow("Yolo Result", result)

        # Stop Processing
        if cv2.waitKey(1) & 0xFF == ord('q'):
            break

        frame_count += 1

if __name__ == '__main__':
    main()

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

import argparse

import matplotlib.pyplot as plt

import cv2

import numpy as np

from timeit import default_timer as timer

import chainer

from chainercv.datasets import voc_bbox_label_names, voc_semantic_segmentation_label_colors

from chainercv.links import YOLOv2

from chainercv.links import YOLOv3

from chainercv import utils

from chainercv.visualizations import vis_bbox

def main():

parser = argparse.ArgumentParser()

parser.add_argument(

'--model', choices=('yolo_v2', 'yolo_v3'),

default='yolo_v3')

parser.add_argument('--gpu', type=int, default=-1)

parser.add_argument('--pretrained-model', default='voc0712')

parser.add_argument('video')

args = parser.parse_args()

if args.model == 'yolo_v2':

model = YOLOv2(

n_fg_class=len(voc_bbox_label_names),

pretrained_model=args.pretrained_model)

elif args.model == 'yolo_v3':

model = YOLOv3(

n_fg_class=len(voc_bbox_label_names),

pretrained_model=args.pretrained_model)

if args.gpu >= 0:

chainer.cuda.get_device_from_id(args.gpu).use()

model.to_gpu()

if args.video == "0":

vid = cv2.VideoCapture(0)

else:

vid = cv2.VideoCapture(args.video)

if not vid.isOpened():

raise ImportError("Couldn't open video file or webcam.")

# Compute aspect ratio of video

vidw = vid.get(cv2.CAP_PROP_FRAME_WIDTH)

vidh = vid.get(cv2.CAP_PROP_FRAME_HEIGHT)

# vidar = vidw / vidh

print(vidw)

print(vidh)

accum_time = 0

curr_fps = 0

fps = "FPS: ??"

prev_time = timer()

frame_count = 1

while True:

ret, frame = vid.read()

if ret == False:

print("Done!")

return

# BGR -> RGB

rgb = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)

# Result image

result = frame.copy()

# (H, W, C) -> (C, H, W)

img = np.asarray(rgb, dtype = np.float32).transpose((2, 0, 1))

# Object Detection

bboxes, labels, scores = model.predict([img])

bbox, label, score = bboxes[0], labels[0], scores[0]

if len(bbox) != 0:

for i, bb in enumerate(bbox):

# print(i)

lb = label[i]

conf = score[i].tolist()

ymin = int(bb[0])

xmin = int(bb[1])

ymax = int(bb[2])

xmax = int(bb[3])

class_num = int(lb)

# Draw box 1

cv2.rectangle(result, (xmin, ymin), (xmax, ymax),

voc_semantic_segmentation_label_colors[class_num], 2)

# Draw box 2

# cv2.rectangle(result, (xmin, ymin), (xmax, ymax), (0,255,0), 2)

text = voc_bbox_label_names[class_num] + " " + ('%.2f' % conf)

print(text)

text_top = (xmin, ymin - 10)

text_bot = (xmin + 80, ymin + 5)

text_pos = (xmin + 5, ymin)

# Draw label 1

cv2.rectangle(result, text_top, text_bot,

voc_semantic_segmentation_label_colors[class_num], -1)

cv2.putText(result, text, text_pos,

cv2.FONT_HERSHEY_SIMPLEX, 0.35, (0, 0, 0), 1)

# Draw label 2

# cv2.rectangle(result, text_top, text_bot, (255,255,255), -1)

# cv2.putText(result, text, text_pos,

# cv2.FONT_HERSHEY_SIMPLEX, 0.35, (0, 0, 0), 1)

# Calculate FPS

curr_time = timer()

exec_time = curr_time - prev_time

prev_time = curr_time

accum_time = accum_time + exec_time

curr_fps = curr_fps + 1

if accum_time > 1:

accum_time = accum_time - 1

fps = "FPS:" + str(curr_fps)

curr_fps = 0

# Draw FPS in top right corner

cv2.rectangle(result, (590, 0), (640, 17), (0, 0, 0), -1)

cv2.putText(result, fps, (595, 10),

cv2.FONT_HERSHEY_SIMPLEX, 0.35, (255, 255, 255), 1)

# Draw Frame Number

cv2.rectangle(result, (0, 0), (50, 17), (0, 0, 0), -1)

cv2.putText(result, str(frame_count), (0, 10),

cv2.FONT_HERSHEY_SIMPLEX, 0.35, (255, 255, 255), 1)

# Output Result

cv2.imshow("Yolo Result", result)

# Stop Processing

if cv2.waitKey(1) & 0xFF == ord('q'):

break

frame_count += 1

if __name__ == '__main__':

main()

Yolo_Chainer_Video.pyのポイント解説

Yolo_Chainer_Video.pyのポイントはOpenCVとChainerCVの画像用変数の扱い方です。以下のフローを見た方が分かりやすいですね。

【Yolo_Chainer_Video.pyの簡易フロー】

OpenCVでカメラ or 動画をキャプチャ（変数名：frame）
frameがChainerで扱えるようにBGR ⇒ RGBに変換（変数名：rgb）
Chainerはnumpy配列のfloat32しか扱えず、かつ画像サイズとチャンネルの順番がOpenCVと異なるので、(H, W, C) ⇒ (C, H, W)に変換（変数名：img）
結果出力でOpenCVを使うので、frameをコピーしておく（変数名：result）
imgに対し物体検出(Yolo)を実施し、boxとlabelの算出結果を得る
boxとlabelの結果をresultに描画して映像出力

分かるかな？青マーカーがOpenCVの赤マーカーがChainerの変数や処理です。

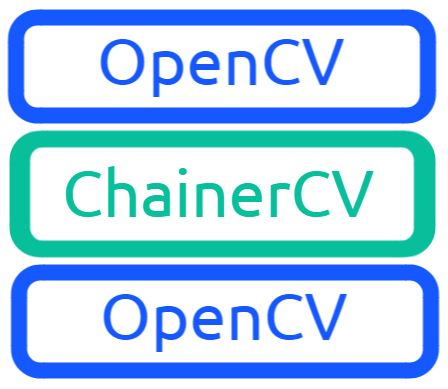

入出力関係がOpenCVで物体検出(Yolo)がChainerで処理していることが分かると嬉しい。つまり、OpenCVがChainerをサンドイッチしている状態。このサンドイッチのような骨組みは、あらゆるコンピュータビジョン(『ロボットの眼』開発)に応用できます。

また、「上記フローの各項目がソースコードのどこに該当してるの？」と思いますよね。ソースコードに丁寧なコメントを残しておいたので、ソースコードとフローを見比べてみて下さい。

OpenCVと別ライブラリ（今回はChainerCV）を組み合わせるときは、画像の入出力をOpenCVで、中身のメインフローを別ライブラリで処理するサンドイッチの骨組みが便利！

Yolo_Chainer_Video.pyの使い方

パーサーで以下の項目を設定してから、実行します。

設定	記号	選択候補
Yoloのバージョン指定	–model	YoloV3 or YoloV2
プロセッサ設定	–gpu	CPUなら負数(”-1”など） GPUなら”0”以上の数字
学習モデル指定	–pretrained-model	voc0712など
カメラ・動画モード選択	末尾に設定	カメラなら”０” 動画ならファイルパス
